Pickleball and Paddle: Ultimate Guide

A origem da pickleball

Pickleball é um jogo de bolas de bate com uma raquete. Originou -se de Benbridge Island, em Seattle, EUA. Seria mais apropriado dizer que é um esporte híbrido de tênis, badminton e tênis de mesa. Foi inventado por duas pessoas. O nome "Pickleball" vem de um cão pertencente a um dos inventores; Quando o jogo foi inventado pela primeira vez, o cachorro chamado Pickleball costumava correr com a bola na boca.

A quantidade de exercício é menor que o tênis, mas maior que o tênis de mesa. Pode ser tocado em singles, duplas ou duplas mistas, ambas dentro de casa e ao ar livre. A bola é mais pesada que um badminton, mais leve que uma bola de tênis, moderada em peso, forte em resistência ao vento e adequada para todas as idades.

Parâmetros e tipos de pickleball

1. Número de orifícios: 26 orifícios para bolas internas e 40 orifícios para bolas externas

2. Abertura: A abertura de bolas internas é maior que a das bolas externas.

3. Peso: bolas externas tendem a ser mais pesadas que as bolas internas

4. Drazidade: bolas ao ar livre tendem a ser mais difíceis do que as bolas internas, o que ajuda com o salto

5. Durabilidade: Como as bolas de pickleball ao ar livre são mais difíceis, é mais provável que elas quebrem do que as bolas de pickleball mais suaves.

A bola de pickleball interna se concentra mais em habilidades e controle, enquanto a bola de pickleball externa se concentra mais na força e na velocidade.

6. Material: PE (polietileno)

Parâmetros da raquete de pickleball

1e. Peso de raquete

2️. Tamanho da alça (comprimento e tamanho)

3️. Espessura da superfície da raquete

4️. Racket Core (PP Honeycomb, Aramid Honeycomb)

5️. Material da superfície da raquete (madeira, fibra de vidro, fibra de carbono)

É composto por um núcleo de favo de mel e duas camadas de pele de superfície, uma estrutura leve típica de sanduíche de favo de mel. O núcleo do favo de mel é feito de favos de mel hexagonais soldados on -line com fibras. O tamanho e a força dos favos de mel podem ser ajustados para corresponder à força do ataque de pickleball. Esse modelo de produção contínuo reduz os custos e é adequado para o consumo civil. As peles de superfície superior e inferior são feitas de resina de alto desempenho revestida com fibra de vidro ou fibra de carbono, que é em fase sólida formada sob alta temperatura e alta pressão para formar um material rígido ultrafino sem odor volátil. A textura é difícil e o desempenho geral é comparável à liga de alumínio. Embora seja o mais leve possível, ele permanece rígido e dá à bola de picada uma boa altura de rebote.

Peso da raquete de pickleball

■ As raquetes de pickleball normalmente pesam entre 7,0 onças (198,44g) e 8,6 onças (243,8g). Embora a diferença de peso possa não parecer muito, ela tem um impacto significativo na maneira como os jogadores preferem atingir.

■ A raquete de pickleball leve (7,0-7,4 oz) raquete de pickleball leve parece bastante leve na mão. Os jogadores que preferem uma raquete leve tendem a preferir a velocidade e o controle de uma raquete.

■ raquetes padrão de pickleball de peso (7,8 [221] -8,3 [235] onças) As raquetes de pickleball de peso padrão são o peso da raquete mais comumente usado. Provavelmente, porque a maioria dos fabricantes de raquetes de pickleball faz raquetes nesse peso.

■ raquetes de pickleball de peso pesado (8,4 onças e mais) raquetes de pickleball de peso pesado são uma ótima opção para jogadores que gostam de usar mais energia.

Espessura da raquete de pickleball

A espessura da sua raquete de pickleball também é um fator importante a considerar. Normalmente, a espessura das raquetes de pickleball varia de 11 mm a 19 mm. O núcleo e a espessura da raquete são mais importantes para o desempenho da raquete do que o material da superfície da raquete;

Um núcleo mais espesso pode suavizar a sensação da raquete e aumentar o controle, ajudando a estabilizar a raquete, reduzindo assim o agitação da raquete causada por hits fora do centro. 16mm é o mais popular e adequado para iniciantes;

Os núcleos mais finos, entre 10-14 mm de espessura, são conhecidos por maior poder e salto, mas sacrifiquem alguns sentimentos e controle;

Resumo: Se você é um jogador agressivo que gosta de atacar a bola, prefere uma raquete mais fina; Se você preferir controlar a bola e defender, preferirá uma raquete de 16 mm mais espessa.

Tipos de raquete de pickleball

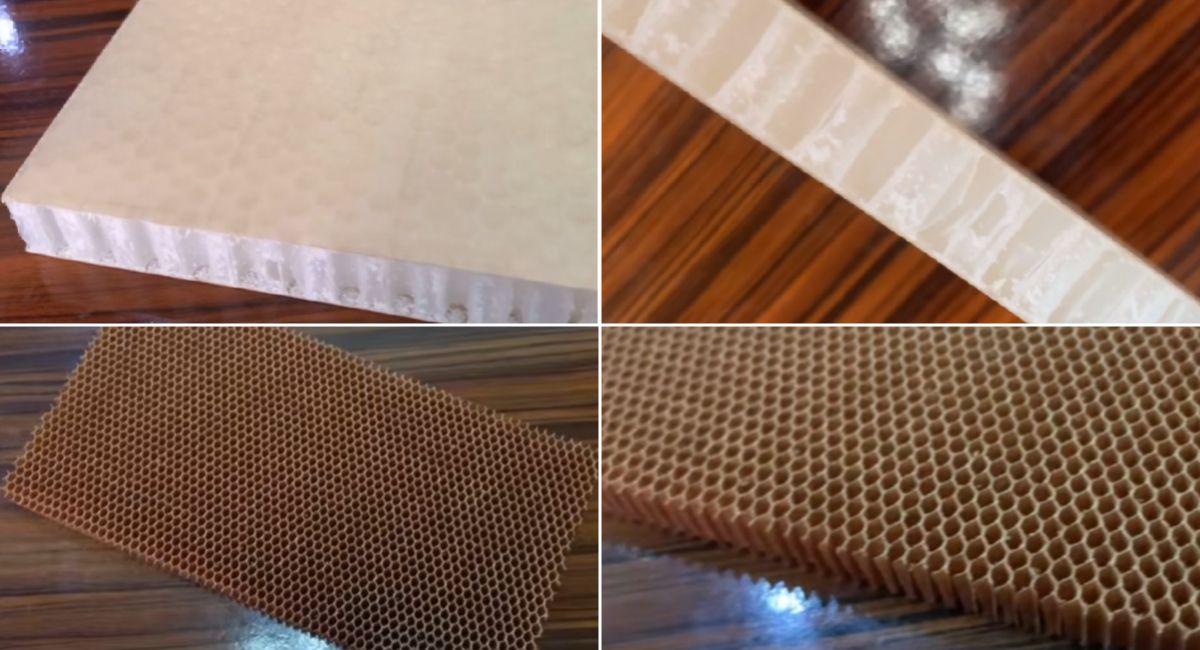

Material central da raquete de pickleball

1. PP Honeycomb (polipropileno)

É uma estrutura de favo de favo de favo de favo de favo de favo de favo de favo de favo de favo de mel de três camadas ou duas camadas, feita de polipropileno como matéria-prima. Possui as características de moldagem de uma etapa, peso leve, alta resistência, cheiro leve, boa retardância da chama, absorção de choque, resistência ao frio, isolamento sonoro, resistência à umidade e isolamento de calor, características 100% como 100% de reciclabilidade (materiais mais usados, desempenho de alto custo)

2. Aramid Honeycomb, um novo tipo de fibra sintética de alta tecnologia, favo de favo de favo de mel com grau industrial com rigorosa habilidade era originalmente um material exclusivo para aeroespacial. O som de Aramid é nítido e claro; O preço é muito mais caro. Calculado apenas pelo custo do núcleo do favo de mel, a Aramid é 6-8 vezes a do PP. A raquete Aramid tem apenas cerca de 160g. Se for muito leve, também afetará a sensação da bola.

3. O madeira, o mais pesado, pode basicamente atingir 260-300g, baixo custo, adequado para iniciantes. A primeira raquete inventada foi feita de madeira.

Comparação de materiais de superfície de raquetes de pickleball

1. Rigidez

A rigidez refere -se à capacidade de um material ou estrutura de resistir à deformação elástica quando submetida à força. Os materiais de fibra de carbono têm melhor desempenho nesse desempenho, enquanto a fibra de vidro é ligeiramente inferior. A fibra de vidro é adequada para uso em locais onde não é necessária rigidez, como capacetes, etc.

2. Força

A fibra de carbono tem maiores vantagens na resistência à tração

A fibra de carbono de alta resistência pode até atingir 3500mpa

A fibra de vidro de alta resistência é de apenas 2800mpa

A fibra de carbono tem um limite mais alto

3. Durabilidade

A fibra de carbono tem melhor resistência ao impacto e vida útil do que a fibra de vidro

4. Preço

O preço da fibra de vidro é menor que o da fibra de carbono. Primeiro de tudo, a fibra de vidro foi popularizada na China mais cedo e tem uma maior capacidade de produção. A capacidade de produção da fibra doméstica de carbono é seriamente insuficiente e as importações são restritas. Além disso, a fibra de carbono tem um desempenho melhor em força específica e módulo específico em muitos campos de ponta. (como aeroespacial) e o complexo processo de produção, resultando em preços mais altos de fibra de carbono

Comparação de prensagem a frio e tiroteio de uma peça de pressão quente

No tiroteio de uma peça, o pré-gravador de fibra de carbono é cortado, colado (com painéis de favo de mel e materiais de espuma), embrulhado em um molde, aquecido a alta temperatura e solidificado para formar um embrião áspero. Toda a raquete é produzida usando a tecnologia de moldagem de fibra de carbono e é totalmente forjada para melhorar a força da raquete.

Raquete prensada a frio, também chamado de raquete de sanduíche, a superfície da raquete é feita de fibra de vidro ou fibra de carbono + placa de núcleo de favo de mel PP, e a alça da raquete é feita de placa de núcleo de favo de mel PP + espuma eva + fita manual (manípulo de couro))

Comparação:

1. O processo de moldagem é diferente: a foto de uma peça é moldada usando um molde, enquanto o tiro prensado a frio é processado sem molde.

2. Processo de logotipo: tiro de uma peça com marca d'água, pressão fria com impressão UV

3. Hemming: O tiro de uma peça é formado em uma peça, sem necessidade de bainha separada. As fotos prensadas a frio precisam ser bainhas com TPU separadamente.

4. Força: A alça e a superfície da raquete da raquete de uma peça com pressão quente são cobertas com fibra de carbono, que tem maior força.
